薄膜开关设计文件规范和注意事项

我们知道，严谨详实的设计文件是产品质量的基础，对于薄膜开关、薄膜面板这种定制型的产品更是如此，因此，花一些时间细细打磨您的设计文件图纸是必要的和有意义的。薄

我公司支持的设计文件类型

CorelDraw（简称CDR,请转存为coreldraw X6及以下版本,coredraw格式优先）；

Adobe Illustrator（简称AI） ；

PDF（设计文件1:1导出）   ；

AutoCAD（请转存为AutoCAD2008及以下版本）；

CAXA（请转存为CAXA2013及以下版本）；

手工图（需要详细标注尺寸） ；

样品（扫描图或者寄样品）。

薄膜开关设计文件规范

1，文件格式：coreldraw优先，和AUTOCAD相比，coreldraw,不但能提供精确地尺寸，而且能够呈现丰富的色彩，这一点对于产品外观设计尤为重要，请广大用户，提供文件尽量提供coreldraw设计的文件，后缀名为.cdr。

2，文件中，对色彩要求较高的，请务必备注。并提供色彩依据。

3，文件中，对材料厚度，表面处理工艺，按键是否起凸，按键的凸起方式，引出线长度，引出线出口位置的要求。

4，对于尺寸要求高的，务必备注，我公司薄膜开关和薄膜面板加工的外形尺寸误差在±0.3mm以内，通常取负偏差。

薄膜开关设计文件规范之彩色和色差控制

潘通色号（有利于控制色差）；

样品（有利于控制色差）；

照片/图片（JPEG、PNG、BMP等）；

电脑色（CMYK  RGB ）。

薄膜面板和薄膜开关设计注意事项

1.务必将透明显示窗和挖空部分区别开来，区别的办法可通过颜色区分,也可专门注释说明。

2.对按键起凸高度有要求时，务必备注起凸的高度。

3.对某些颜色的色差有特别严格的要求时，务必强调，并提供颜色基准（潘通色号或者样品）。

4.薄膜开关的设计图中务必含有出线孔的位置和引线的长度的信息。

5.与引线出线重合的区域不可有包括按键、指示灯在内的线路存在，实在无法避免时，考虑调整出线孔的位置和方向。

6.设计图中应包括引出线各个线的定义信息，如果未包含这些信息，我们将根据便于走线的原则定义各条引出线。

7.严谨详实的设计文件图纸是产品质量的基础，对于薄膜开关、薄膜面板这种定制型的产品更是如此，因此，花一些时间打磨  您的设计图纸是必要的和有意义的。设计图纸必须要能清晰、准确、完整的表达产品的原理、组成和外观等方面的信息。

设计举例

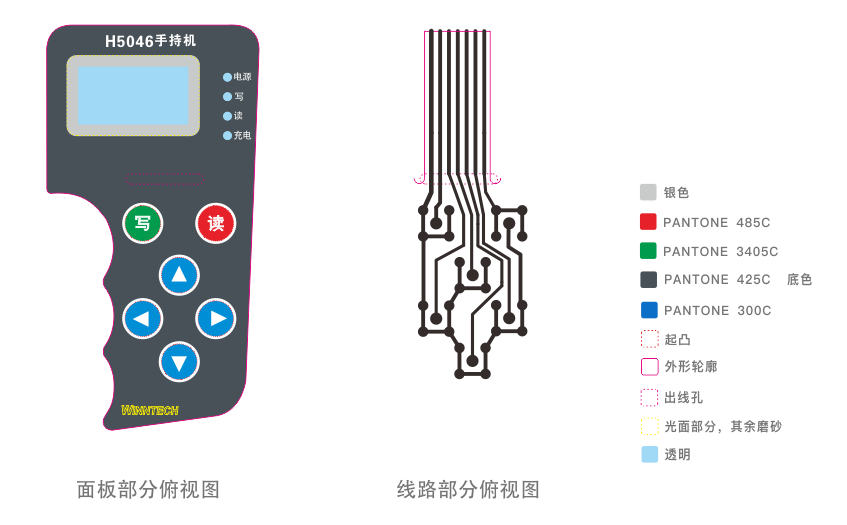

设计示例1

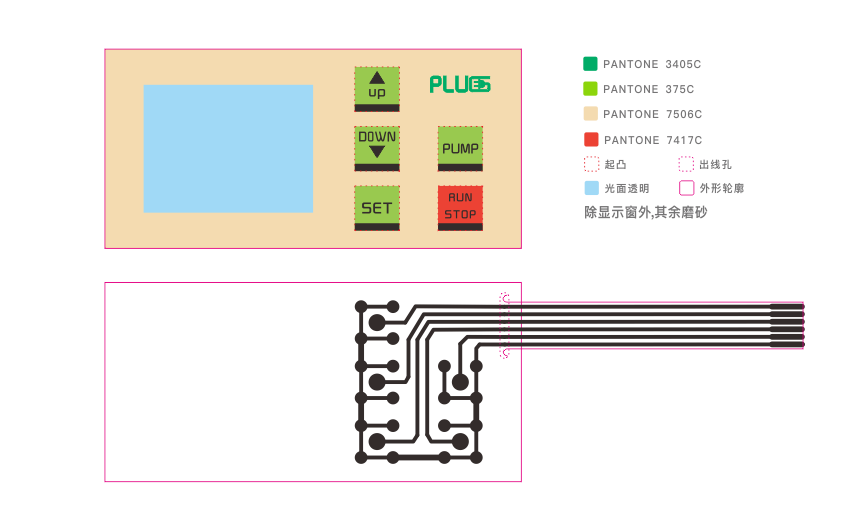

设计示例2

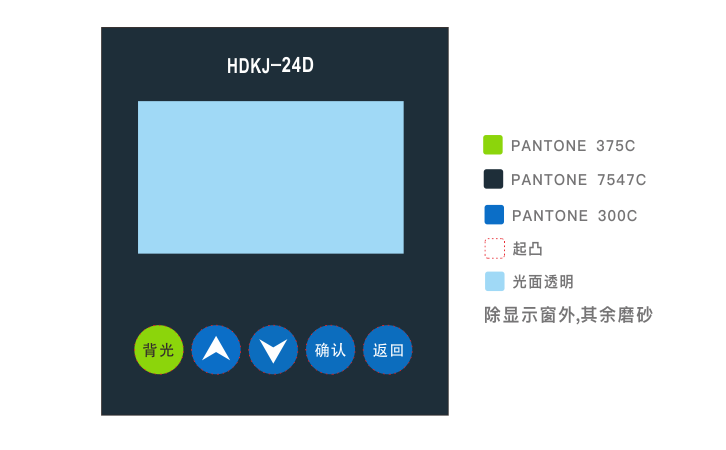

设计示例3

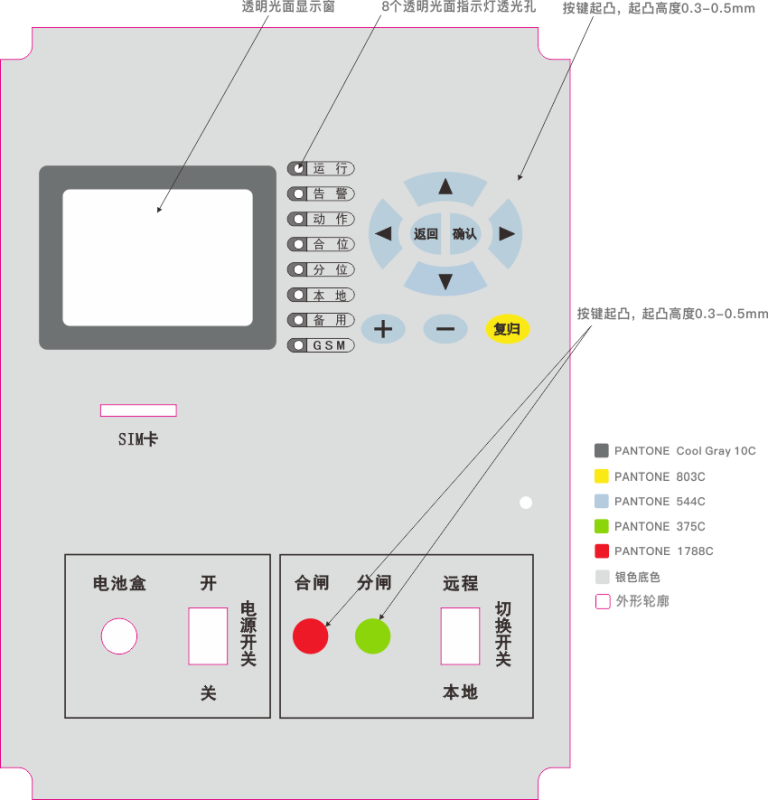

设计示例4

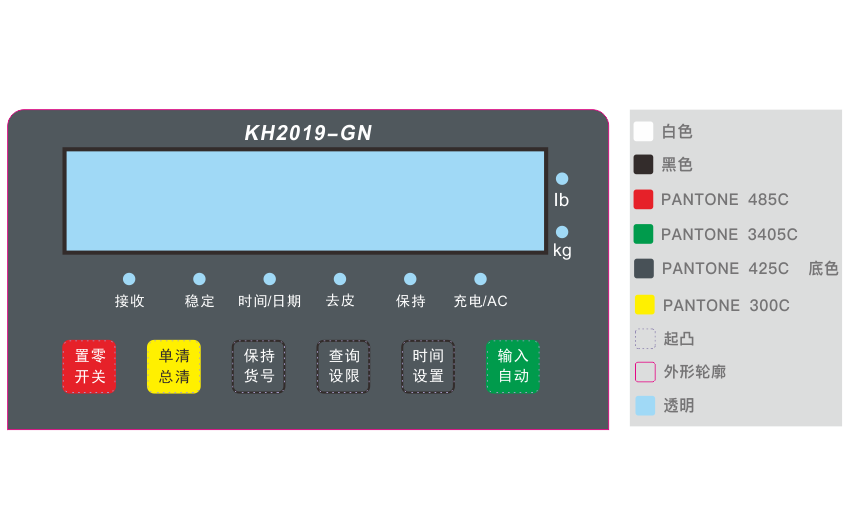

设计示例5

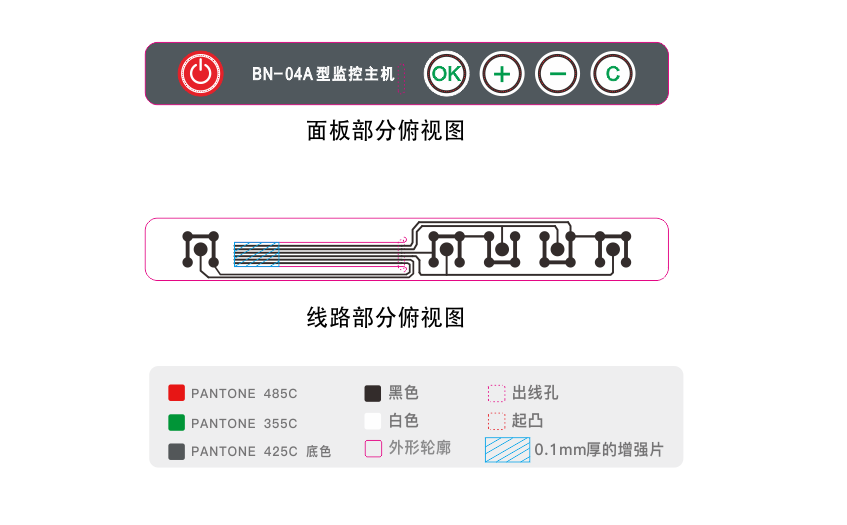

设计示例6
